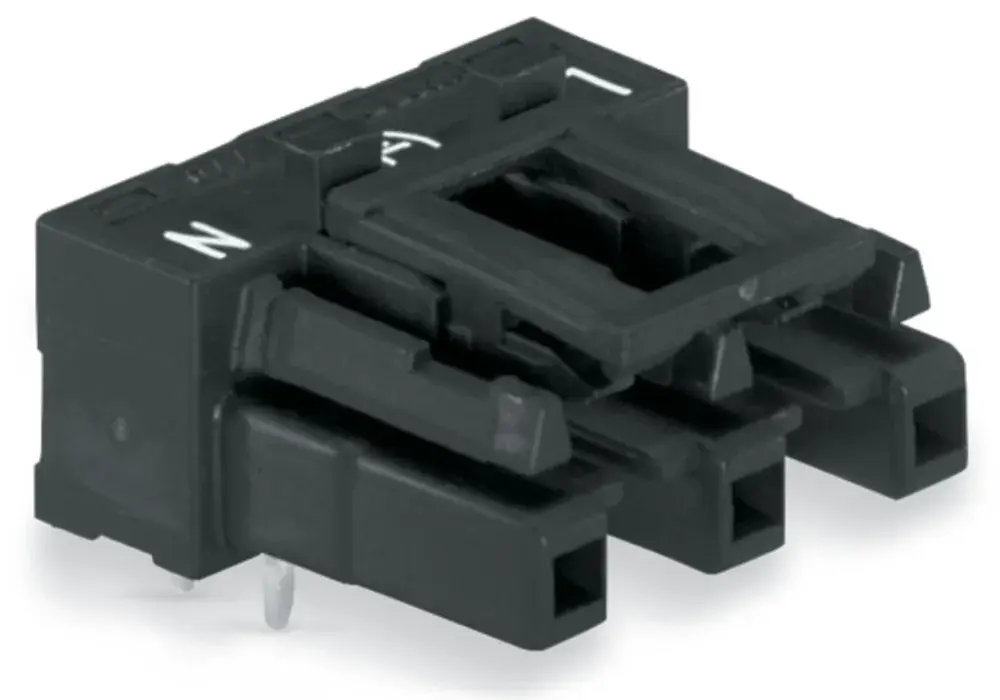

Zertifiziert WAGO GmbH & Co. KG Buchse für Leiterplatten 770-803/011-000

Hersteller:WAGO GmbH & Co. KGBezeichnung:Buchse für Leiterplatten 3-polig,schwarzTyp:770-803/011-000Verbindungsart:Leiterplatte zu KabelSteckverbinderausführung:freier SteckverbinderKontaktausführung:BuchsePolzahl:3Anzahl der Steckkontaktreihen:1Rastermaß der Kontakte:10 mmRastermaß der Anschlüsse:10 mmWinkel Leiterplatte/Kontakt:0°/180° (horizontal)Bemessungsstrom In:25 ABemessungsspannung:250 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIIVerschmutzungsgrad:3Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:LötanschlussDurchmesser Anschlusspin:1,28 mmLänge des Pins:3,5 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-35..85 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne

WAGO GmbH & Co. KG Buchse für Leiterplatten 770-803/011-000: weitere Details

Buchse für Leiterplatten
abgewinkelt
3-polig
Kod. A
schwarz

Die Federleiste/Buchse WINSTA® MIDI Kodierung A sind wirtschaftlich durch ihre kompakte Größe. Unsere gehörige Auswahl an Leiterplatten-Steckverbindern mit diversen Steckrichtungen und Betätigungsarten präsentiert Ihnen immerzu die passende Lösung für Ihre Anwendung. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Der Leiterplattensteckverbinder WINSTA® MIDI mit Kodierung A in Schwarz oder Weiß wird im Regelfall für allgemeine Netzanwendungen in der Energieverteilung genutzt. Der Leiterplattensteckverbinder kann bei elektrischen Strömen bis 25 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Flexibilität bei der Elektroinstallation gewährt Ihnen unsere Produktfamilie WINSTA® MIDI. Sie gewährt durch die Push-in CAGE CLAMP®-Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die allen Aufgabenstellungen flexibel und individuell gerecht wird.

Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

Das WINSTA®-Steckverbindersystem ist perfekt auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und somit effizienter, sicherer und fehlerfrei. Dank der konfektionierten Systemlösung verringern sich die Zeiten der Montage und Installationsfehler auf der Baustelle gleichermaßen. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Fehlsteckschutz von WAGO.

Fehlerfreiheit durch Fehlsteckschutz.
vorgefertigte Varianten.
für eine Vielzahl von Anwendungsbereichen.
flexible und platzsparende Verlegung.
strukturierte und schnelle Elektroinstallation.

EAN: 4044918684729
