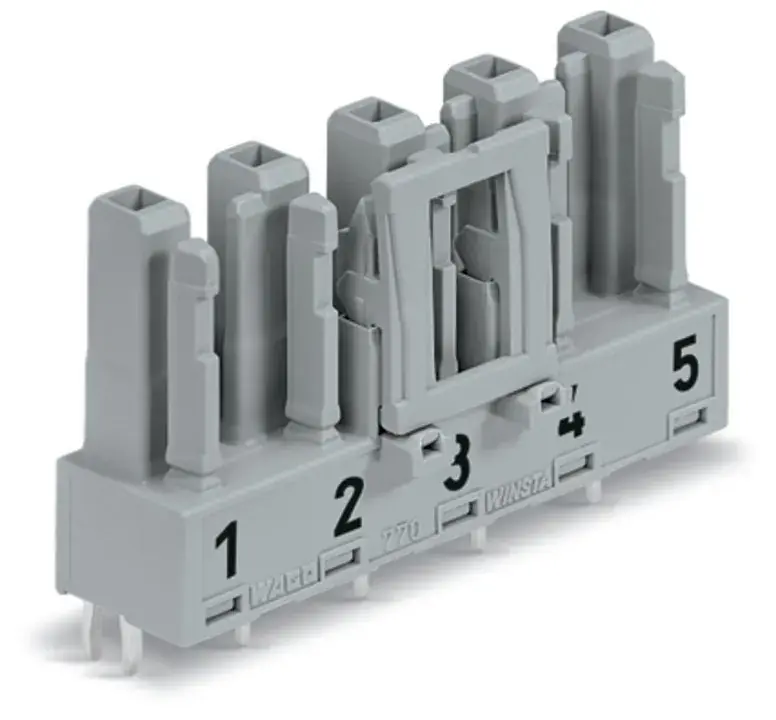

Zertifiziert WAGO GmbH & Co. KG Buchse für Leiterplatten 770-845

Hersteller:WAGO GmbH & Co. KGBezeichnung:Buchse für Leiterplatten gerade,5-polig,grauTyp:770-845Verbindungsart:Leiterplatte zu KabelSteckverbinderausführung:freier SteckverbinderKontaktausführung:BuchsePolzahl:5Anzahl der Steckkontaktreihen:1Rastermaß der Kontakte:10 mmRastermaß der Anschlüsse:10 mmWinkel Leiterplatte/Kontakt:90° (vertikal nach oben)Bemessungsstrom In:25 ABemessungsspannung:400 VBemessungsstoßspannung:6 kVÜberspannungskategorie:IIIVerschmutzungsgrad:3Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:LötanschlussDurchmesser Anschlusspin:1,28 mmLänge des Pins:3,5 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:grauBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-35..85 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne

WAGO GmbH & Co. KG Buchse für Leiterplatten 770-845: weitere Details

Buchse für Leiterplatten
gerade
5-polig
Kod. B
grau

Permament sichere Elektroinstallationen durch besondere Anschlusstechnik: die Federleiste/Buchse WINSTA® MIDI mit Fehlsteckschutz. Stoßfeste, wartungsfreie und schnelle Klemmenverbindungen ermöglichen die Leiterplatten-Steckverbinder mit Federanschlusstechnik und Push-in CAGE CLAMP®-Technologie von WAGO. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Die Kodierung B macht den WINSTA® MIDI-Leiterplattensteckverbinder für die Steuerung von Anwendungen in der Automation, im Maschinenbau und in der Robotik verwendbar. Der Leiterplattensteckverbinder kann bei elektrischen Strömen bis 25 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Für eine vorbildliche Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der eingebauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Das spart Zeit und Aufwand.

Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

Das WINSTA®-Steckverbindersystem ist optimal auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch effizienter, sicherer und fehlerfrei. Dank der konfektionierten Systemlösung reduzieren sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Entscheiden Sie sich für Qualität und Haltbarkeit mit Verriegelungsklinke von WAGO werden Installationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht.

fehlsteckgeschützter Leiterplattensteckverbinder.
vorgefertigte Varianten.
zur Anwendung in der Prozessautomation wie der Beleuchtungstechnik.
passgenaue Abmessungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

EAN: 4017332802581
